    GOLF LED フロントルームライトユニットの取付方法

    • 2014.07.15 Tuesday
    • 00:20
    こんにちは。
    ワールドカップはドイツの4回目の優勝で幕を閉じましたね。
    ドイツの取引先からは、試合中、試合後に街は賑やかだった。
    だから私は今日は疲れているとメールを頂きました。

    今回はGOLF LED フロントルームライトユニットの取付方法をご紹介させていただきます。

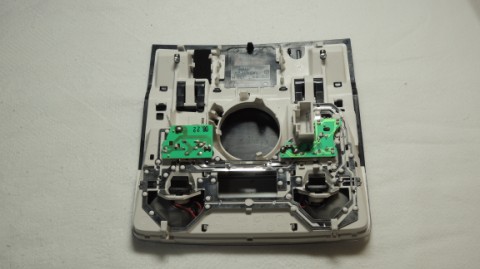

    マップランプユニットを車体から外した状態です。

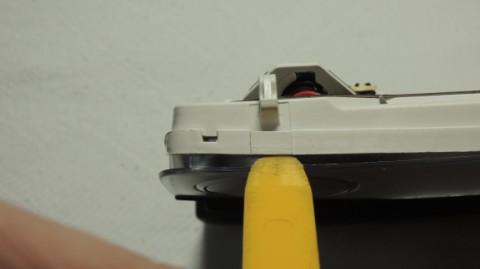

    2ヶ所のツメで止っているので、内装剥がしを使ってクリアーレンズを外します。

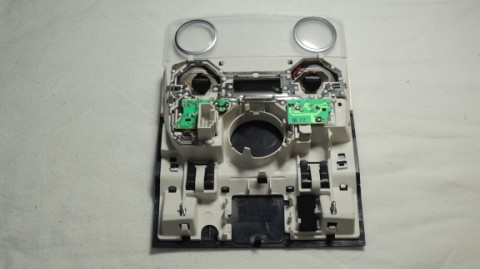

    クリアーレンズがユニットから外れた状態です。


    次にシルバーの反射板を外します。

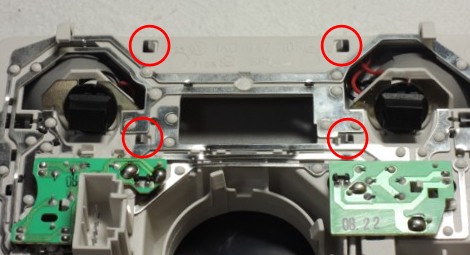

    赤○のツメ4ヶ所で止っているので、爪を外しユニットから取り外します。

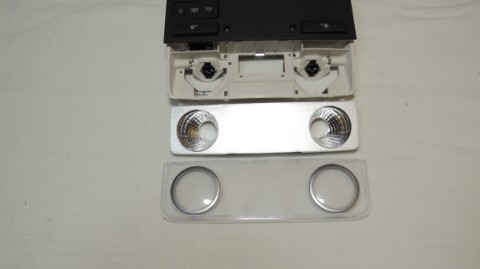

    反射板、クリアーレンズがユニットから外れた状態です。


    電球を装着するソケットを取り外し、LED基盤側の端子を穴に通します。


    ソケットに端子を取付け、元の状態に戻します。


    4ヶ所のツメの位置を合わせ、基板をユニットに取り付けます。

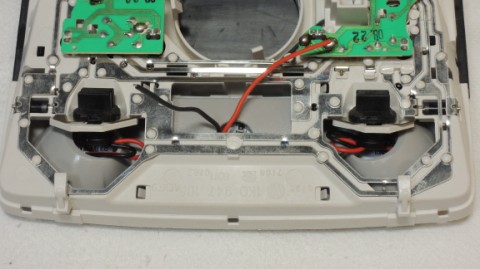

    次にマップランプ中央を光らせるために配線の処理をします。
    本来なら半田で取り付けるのが一番良いのですが、
    半田付けは難しいので、ステンレステープを使った
    簡単な方法をご紹介いたします。
    ステンレステープはホームセンターなどで販売されています。

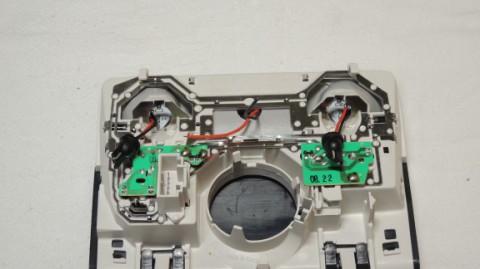

    まず、配線しやすいように赤と黒の被覆を少し剥いておきます。

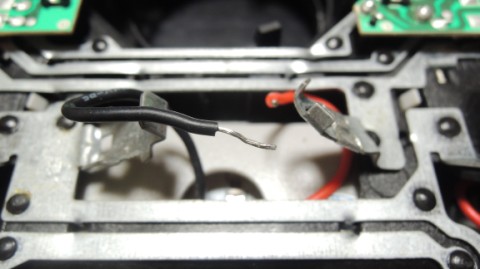

    突起のあるマップランプは、この突起に細く切ったステンレステープを
    巻きつけるようにし配線を施します。

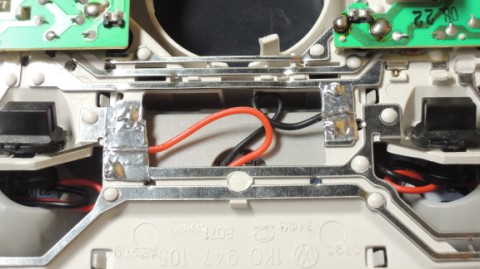

    突起の無いマップランプは、左右の面積の広い部分に小さく切った
    ステンレステープなどで固定します。


    中央の敗戦処理が終わったら、室内灯ユニットにコネクターを差して点灯テストをします。

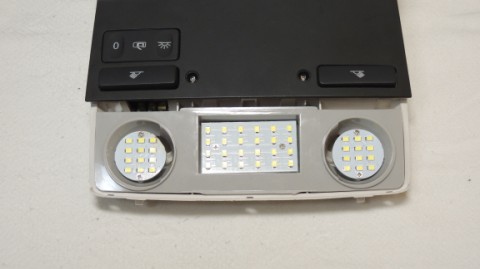

    問題なく点灯すれば、GOLF5・6などのマップランプの外し方の手の逆の手順で取り付けます。
    点灯しない場合は配線、電球が刺さるソケットを点検してみてください。
