    GOLF LED リアルームライトユニットの取付方法

    • 2014.07.22 Tuesday
    • 02:32
    こんにちは。
    今回はGOLF LED リアルームライトユニットの取付方法をご紹介させ頂きます。

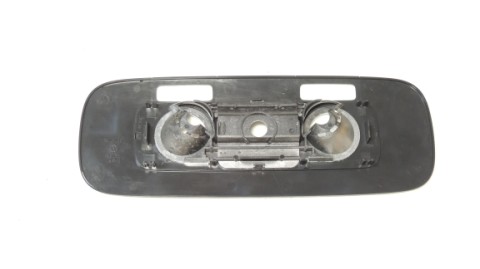

    取り外したカバーを分解いたします。


    カバーは4ヶ所のツメで固定されていますので、この爪を外側に向かって外します。

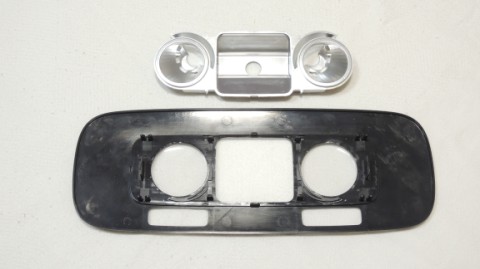

    カバーと反射板が外れた状態です。

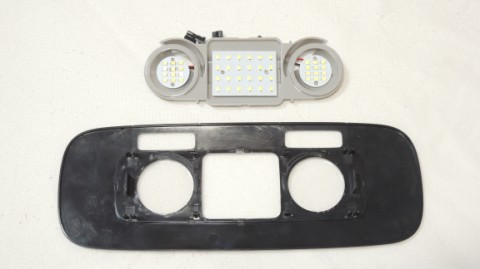

    カバーにGOLF LED リアルームライトユニットを取付けます。

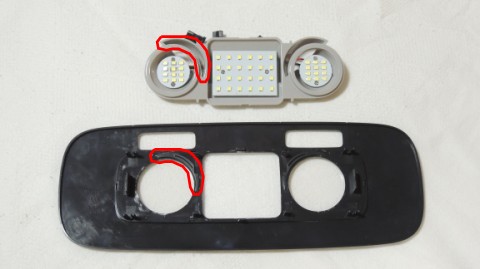

    赤く囲ってある場所が噛み合うよう取り付けます。


    カバーに基盤を取付けたら、ユニット側に端子を差して取り付けます。

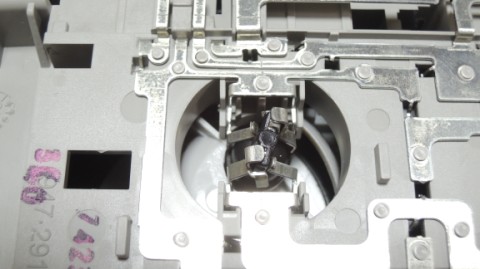

    取付けた後に裏側の端子の位置を確認します。

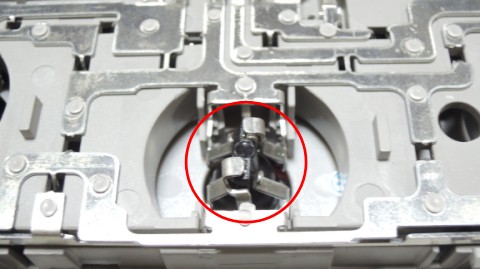

    ほとんどの場合、端子と基盤がしっかり接触していないことが多いです。
    細いドライバーなどで調整し、しっかり接触するように調整します。

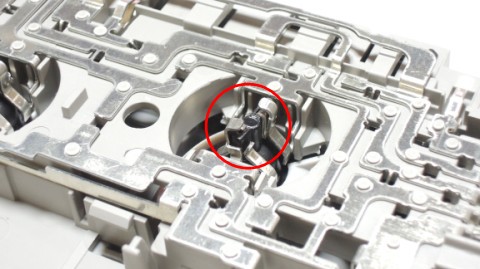

    このように取り付けてあれば大丈夫です。


    コネクターの調整が終わりましたら、室内灯のコネクターを差して点灯テストをします。
    点灯しない場所がありましたら、一度コネクターを外して、再度端子の調整を行います。
    全ての点灯を確認できたら、ユニットを車体に取り付ければ完成です。
    取付ける手順は、外した時の逆の手順となります。

    GOLF5・6などのリアルームランプの外し方

    • 2014.07.17 Thursday
    • 16:21
    こんにちは。

    今日はGOLF5・6などのリアルームランプの外し方をご紹介させていただきます。


    ユニットカバーを取り外すため、天井とユニットの間に手を入れます。


    カバーを下の方に引くと外れます。


    そしてカバーを全て取り外します。


    カバーを取り外すとユニットが見えます。


    通常のLEDバルブであれば、この状態で電球を外しLEDバルブに交換することが可能です。
    GOLF LED リアルームライトユニットを取付ける為には、ユニット本体を取り外す必要があります。

    ユニットはツメ2ヶ所で固定されているので、ツメをユニット中央に向かって押しながら下方向に引きます。


    これでユニットが取れました。


    コネクターを外せば車体から外すことが出来ます。


    元に戻す時は、この逆の手順で作業していただければ大丈夫です。

    次回はリアルームランプユニットにGOLF LED リアルームライトユニットの取付をご紹介させていただきます。

    GOLF LED フロントルームライトユニットの取付方法

    • 2014.07.15 Tuesday
    • 00:20
    こんにちは。
    ワールドカップはドイツの4回目の優勝で幕を閉じましたね。
    ドイツの取引先からは、試合中、試合後に街は賑やかだった。
    だから私は今日は疲れているとメールを頂きました。

    今回はGOLF LED フロントルームライトユニットの取付方法をご紹介させていただきます。

    マップランプユニットを車体から外した状態です。


    2ヶ所のツメで止っているので、内装剥がしを使ってクリアーレンズを外します。


    クリアーレンズがユニットから外れた状態です。


    次にシルバーの反射板を外します。
    赤○のツメ4ヶ所で止っているので、爪を外しユニットから取り外します。


    反射板、クリアーレンズがユニットから外れた状態です。


    電球を装着するソケットを取り外し、LED基盤側の端子を穴に通します。


    ソケットに端子を取付け、元の状態に戻します。


    4ヶ所のツメの位置を合わせ、基板をユニットに取り付けます。


    次にマップランプ中央を光らせるために配線の処理をします。
    本来なら半田で取り付けるのが一番良いのですが、
    半田付けは難しいので、ステンレステープを使った
    簡単な方法をご紹介いたします。
    ステンレステープはホームセンターなどで販売されています。

    まず、配線しやすいように赤と黒の被覆を少し剥いておきます。


    突起のあるマップランプは、この突起に細く切ったステンレステープを
    巻きつけるようにし配線を施します。


    突起の無いマップランプは、左右の面積の広い部分に小さく切った
    ステンレステープなどで固定します。


    中央の敗戦処理が終わったら、室内灯ユニットにコネクターを差して点灯テストをします。


    問題なく点灯すれば、GOLF5・6などのマップランプの外し方の手の逆の手順で取り付けます。
    点灯しない場合は配線、電球が刺さるソケットを点検してみてください。

    GOLF5・6などのマップランプの外し方

    • 2014.07.14 Monday
    • 05:22
    こんにちは。
    ワールドカップ決勝を見ながらブログを書いております。
    最近、ドイツの取引先とのメールは、ワールドカップの内容が多く、
    もし優勝したらお祝いだ!と彼らは言っていました。

    今回はGOLF5・6などに使われているマップランプの外し方をご紹介させていただきます。


    内装剥がしを使い、ランプ後ろ側のカバーを外します。


    カバーのツメが外れましたら、カバーを外します。


    ルームランプは2ヶ所のビスで固定されています。


    トルクス使いビスを取り外します。


    ユニットを外すために、内装剥がしで左右の爪を外します。


    左右のツメを外すとこんな感じです。


    コネクターを外します。


    これで車体からマップランプを外すことが出来ました。

    在庫切れになってしまいました

    • 2013.12.01 Sunday
    • 11:16
    こんにちは。
    今年も残すところ1ヶ月となりました。
    ミー太郎商会は12月もお休みなく営業いたしますが、
    12月8日〜14日までは出張のため発送業務が出来なくなります。
    この期間にご注文いただいた商品は15日以降に発送させていただく予定でございます。

    さて、再入荷致しましたCenter console storage tray TYPE-Aですが



    わずか数日で在庫切れになってしまいました...
    次回入荷は12月15日以降を予定しております。

    ご予約も受けたまわっておりますので、
    お問合せフォームよりお問合せ頂けますでしょうか。

    皆様のご注文お待ちしております。

    Center console storage tray TYPE-Aのご紹介

    • 2013.11.26 Tuesday
    • 19:07
    こんにちは。

    本日はGOLF CARD HOLDERに続く




    ちょっと便利なアイテムのご紹介です。


    Center console storage tray TYPE-A



    センターコンソールのアームレストを開け、中にトレイとして使う製品です。
    このトレイを設置することでセンターコンソール内にiPhoneやコインを置くことが出来ます。



    車内の整理整頓に一役買ってくれるアイテムです。
    トレイ底面にはゴムラバーが敷いてありますので、音が出にくくなっています。
    このトレイを活用して車内の整理整頓をしてみてはいかがでしょうか。


    こんな部品を取寄せました

    • 2013.09.11 Wednesday
    • 22:25
    こんにちは。
    今日はドイツからこんな部品が届きました。




    前回はガイドライン無しをお願いしたにも関わらず
    ガイドライン有りが到着してしまいました。
    それからドイツの取引先と交渉すること1ヶ月少し
    ガイドライン無しのバックカメラが到着しました。

    前回同様の問題が無いか仮のシステムでチェック




    全てのバックカメラを確認したところガイドライン無しでした。

    今回どれだけのバックカメラが届いたかと言いますと...




    これだけの量が届きました。

    といってもこれはショップ様からご注文を頂いた分ですので、
    ミー太郎商会オンラインショップで販売することはございません。

    またエンブレムバックカメラに関しては取付も発生しますので、
    ミー太郎商会では直接お客様に販売することはございません。

    弊社ではドイツから純正部品を取寄せることが可能ですので、
    お探しの部品などがありましたらお問合せ下さい。


    GOLF CARD HOLDER

    • 2013.08.16 Friday
    • 22:53
    こんにちは。

    有料駐車場で事前精算機で精算を済ませ車に戻り、
    駐車券を車内のどこに置こうか迷ったことはありませんか?
    私はよく口にくわえていたりしていますが(笑)

    先日、中国で便利そうなものを見つけたので取り寄せてみました。






    GOLF CARD HOLDERです。

    運転席と助手席の間のドリンクホルダーに取付けて使います。
    取付は標準で装備されているボトルオープナーと同様にスライドさせるだけ



    カードなどが2枚差せるようになっております。




    ボトルオープナーを下に置いた状態でご使用いただけます。

    新しいチップを使ったライセンス灯

    • 2013.06.28 Friday
    • 02:01
    こんにちは。
    今日から数日は天気が良いみたいですね!

    さてそんな雨続きだった時、サプライヤーから新製品のサンプルが届きました。
    試着して問題が無ければ商品化したいとのことです。

    そして届いた製品はこれ



    ん?見たことあるようなライセンスランプ!
    純正のライセンスランプの様に緑色の基盤なんです。
    という事で純正と比較、左:サンプル、右:純正ライセンスユニット


    みた感じは似てますよね。

    光源は純正と同じ2SMDです。




    光源が分かるようシャッタースピードを速く撮影しています。


    早速試着し既存製品の18SMDと比較してみました。

    まずは18SMD


    左:サンプルの2SMD 右:18SMD


    左右ともサンプルの2SMD


    明るさは2SMD=18SMDという感じ...
    サプライヤーに2SMDなのに何で明るいの?と聞いたところ、
    OSRAMの新しいチップを使っているので明るいとこことでした。
    OSRAMのチップは色々な自動車メーカーが純正のLEDに採用しているチップです。

    LEDはチップ数が多ければ明るい!という概念を覆してくれる製品、
    装着して問題が無ければ販売開始したい製品です。

    T16 LEDバルブ

    • 2013.06.25 Tuesday
    • 23:54
    こんにちは。

    バックランプをLED化したいとご要望が多くなっていますが、
    T16のLEDバルブは在庫しておりませんでした。
    そこでサプライヤーにお願いしサンプルを送って頂きました。




    T16はT10とソケットの大きさは変わりませんが灯体の大きさが違います。
    当然ワット数も違いますのでキャンセラーも変わってきます。

    このT16 6SMDキャンセラー内臓をGOLF6系に装着し球切れ警告が出ないか近々試してまいります。
